コンフィグ変更作業は自動化しませんか CloudVision Configret 機能の紹介

今回は、CloudVisionのデバイス管理機能 Configret機能をご紹介いたします。
当機能を活用し、複数台に対する変更作業を1つのアクションに集約します。
システム更改などでコンフィグ修正が必要になった場合、１台１台にアクセスして、設定変更をしてきていた作業が、
Configret機能を活用することで、作業時間短縮、オペミスやヒューマンエラーのリスクも下げられます。

CloudVisionのデバイス変更管理は、Provisioningのページから行います。

階層化可能なContainer（コンテナ）を使用し、Configretや、Image Repositoryの管理をします。

デバイスはコンテナ配下に配置され、コンフィグやEOSの設定が適用されます。

　　<!> デバイスは、1つのコンテナに所属します。複数のコンテナには所属できません。

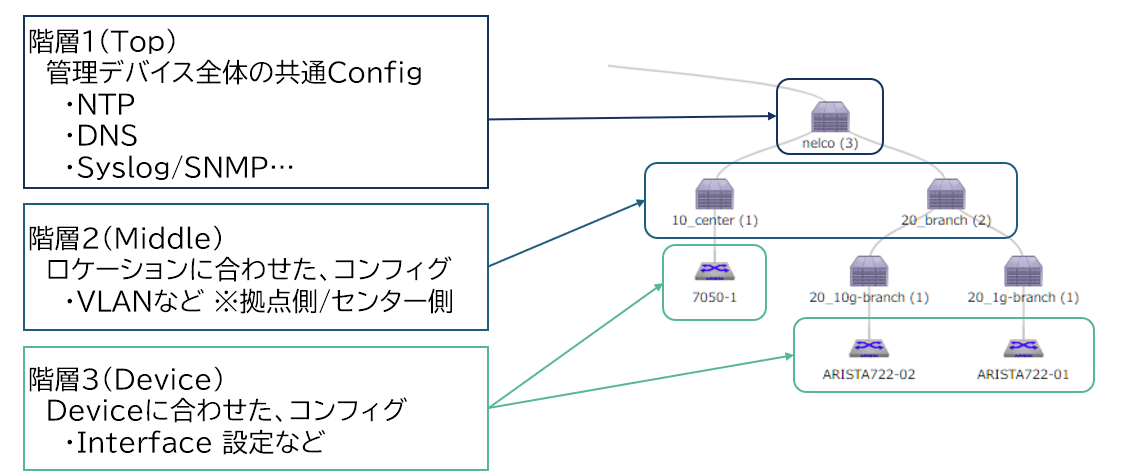

以下のように、階層ごとにコンフィグを割り当てることで、各機器の設定を共通のConfigretファイルで管理ができます。

コンフィグ変更オペレーションの一例として、NTPサーバー変更、VLAN追加を実施します。

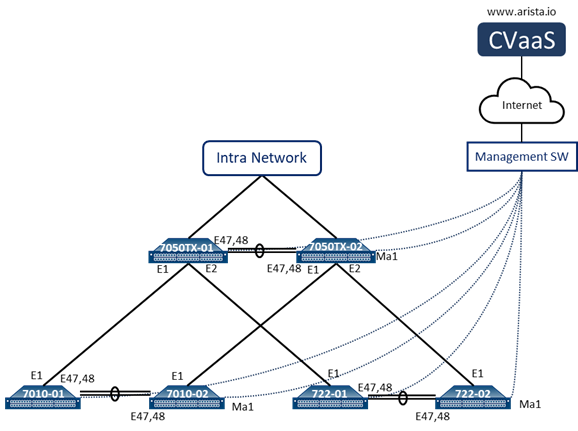

今回の検証構成を以下に記載します。
　・CloudVisionは、CVaaS利用しています。
　・CVaaSは、CloudVisionのSaaS版であり、パブリッククラウド上に配置されています。
　・各スイッチはマネジメントポートから、インターネットへ接続しています

今回はデバイス別で管理をするため、以下のコンテナ階層で管理しています。

Tenant（Default）
　　｜
　　＋ーUndefined（Default)
　　＋ー nelco
　　　｜
　　　＋ー DCS7050TX
　　　＋ー DCS7010
　　　＋ー CCS722

　以下のConfigretファイルを使い、変更します。
　各ファイルの詳細は、後述します。

999_ntpServer
add-vlan_25_7010TX,722
add-vlan_25_7050TX-01
add-vlan_25_7050TX-02

Configretの機能を利用し、管理パラメーターとネットワークパラメーターを変更します。
管理パラメーターは、デバイスで共通のため、上位のコンテナで設定します。
ネットワークパラメーターは、ネットワーク単位になるため、下位コンテナ/デバイス単位で管理します。

NTPサーバーのIPアドレスを更新します。デバイス共通のパラメーターですので、
上位のコンテナに適用された、Conigretを編集し設定を更新します。

既に設定済みのConfigretを編集し、設定を更新します。

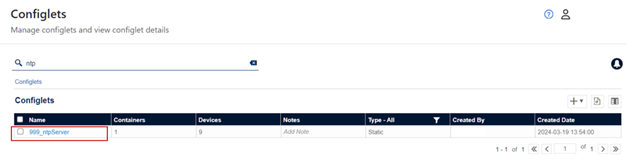

今回は、デバイスに適用済みの [999_ntpServer]というConfigretを使用します。

編集ボタンをクリックし、該当箇所を編集します。編集を完了しましたら、[save]をクリックします。

保存が完了すると同時に、[Tasks]に追加されます。
タスクの実行は、後述のVLAN追加と合わせて実施します。

新vlan25の追加に、3つのConfigretを作成します。「add_vlan25」を一例に手順を記載します。

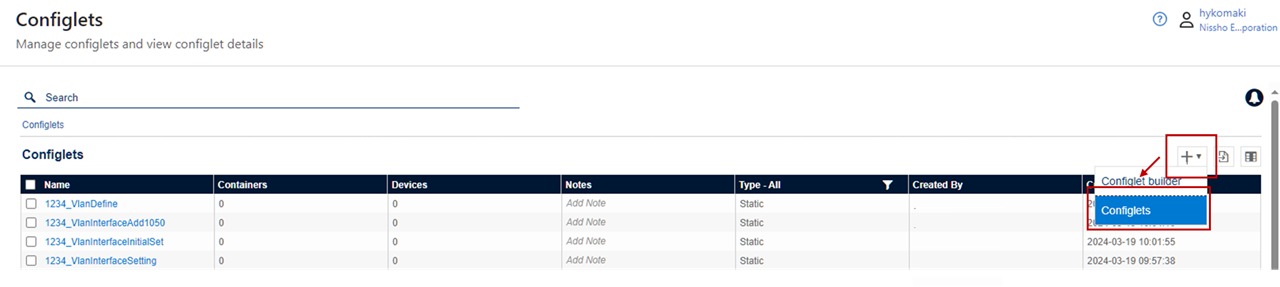

Configretに移動し、[+]から、新規Configertを作成します。

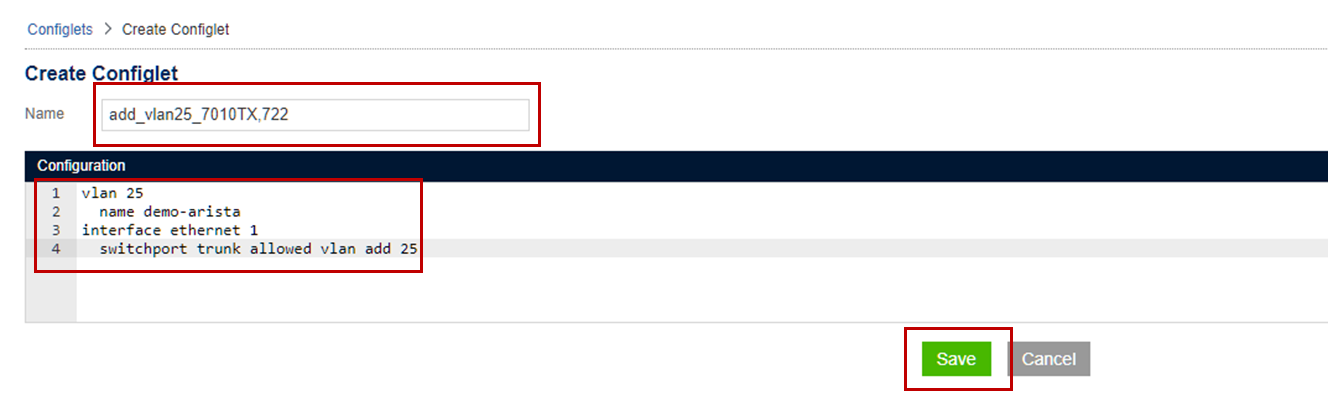

Name、Configration部分に、必要情報を入力し、[save]ボタンを押下します。

同様の手順で、他のConfigretを作成します。

Configret内容：
・Name：add_Vlan25_7010TX,722
　Configuration：
　　vlan 25
　　　name demo-arista
　　interface ethernet 1
　　　switchport trunk allowed vlan add 25

・Name：add_VlanInt25_7050-TX-01
　Configuration：
　　vlan 25
　　　name demo-arista
　　interface ethernet 1-2
　　　switchport trunk allowed vlan add 25
　　interface vlan 25
　　　description DEMO
　　　ip address 172.16.25.253/24
　　　ip virtual-router address 172.16.25.254

・Name：add_VlanInt25_7050-TX-02
　Configuration：
　　vlan 25
　　　name demo-arista
　　interface ethernet 1-2
　　　switchport trunk allowed vlan add 25
　　interface vlan 25
　　　description DEMO
　　　ip address 172.16.25.252/24
　　　ip virtual-router address 172.16.25.254

[Tasks]をクリックします。
Configretが適用されているデバイスが表示されます。

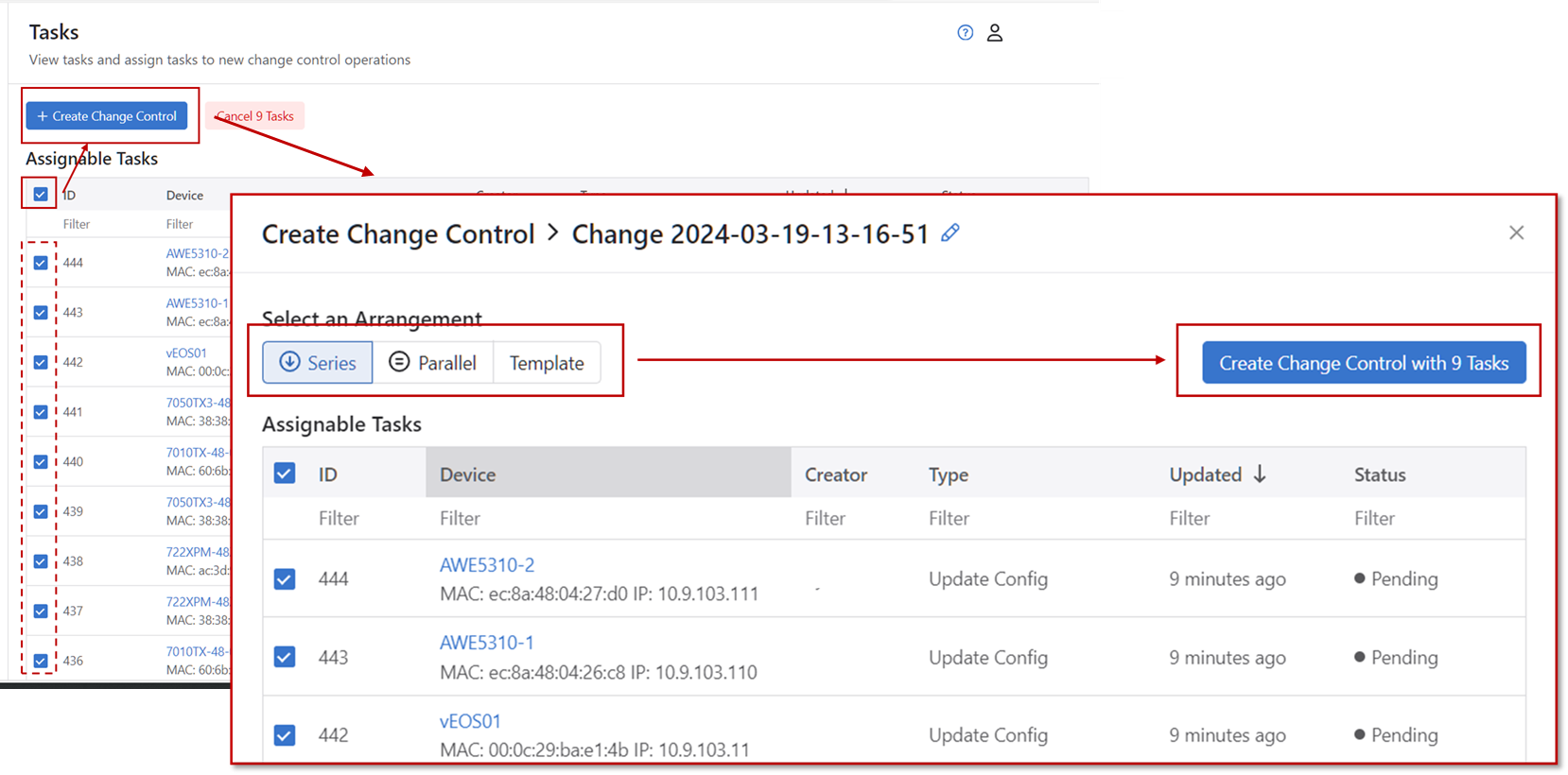

実行対象を選択し、[+CreateChangeControl]をクリックします。
Create Change Control のポップアップが出るので、
Select an Arrangement を選択し、[Create Change Control with N Tasks]をクリックします。

ChangeControlに移動します。
Schedule Start（任意）を設定し、[Review and Approve]をクリックします。
コンフィグレベルの変更箇所が表示されるので、変更内容を確認し、
[Approve and Execute]を実行します。
※即時実行は、Execute immediatelyのラジオボタンを有効にすることで実行できます。

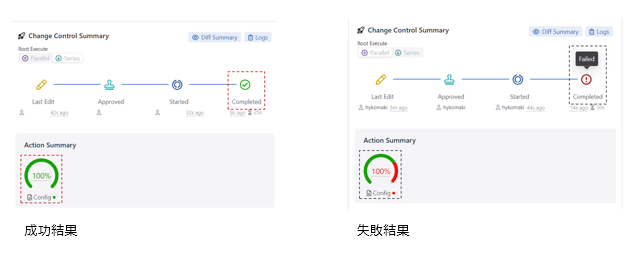

タスクの完了まで待機し、結果Action Summaryが100％かつ、Completed にエラーが無ければ成功です。
タスクが失敗した場合は、Logsから失敗理由を確認します。

いかがでしたでしょうか、Configretの機能を活用して、複数台を同時更新いたしました。
変更作業が、1台の変更で完結する事は稀です。同じパラメーターを複数台に入れる事がほとんどでしょう。　
台数が増えるごとに、管理者の負担が増え時間もかかっていた作業が、１つのアクションで完結します。
作業をCVPから実行することで、オペミスやヒューマンエラーのリスクを下げることが可能です。
ネットワーク管理を、効率的かつ安全に実施するためにも、CloudVisionの導入を検討いただき、
便利な機能を活用いただけますと幸いです。
