前回に引き続き、Nokia 7750 SR-2s におけるコントロールプレーン冗長化の概要を紹介します。キャリアネットワークでは、装置障害時でもサービスを止めないことが重要であり、特にコアルータではデータプレーンだけでなく、ルーティング制御を担うコントロールプレーンの可用性がサービス継続性を左右します。
7750 SR-2sでは NSR（Non‑Stop Routing）を利用することで、制御系障害が発生してもルーティングやトラフィック影響を最小限に抑える設計が可能です。本記事では、NSR の効果を実機検証の結果とともに紹介します。

CPM 冗長構成において、単に制御プレーンを冗長化するだけでは、CPMのスイッチオーバー時にルーティングが一瞬止まるという問題が残ります。そこで利用されるのが NSR（Non Stop Routing） です。

NSR は、Active CPM で動作しているルーティングプロトコルの状態を Standby CPM に同期することで、CPM スイッチオーバー時でも 経路制御を止めずに継続させる仕組みです。

つまり、「CPM が切り替わっても、ルーティングは切れない」ことを目的とした機能になります。

■試験条件
-OSPFのネイバーは7750 SR-2sとTester間で2ネイバー確立させる
-OSPFで1000経路を7750 SR-2sに学習させる
-全ての経路宛にトラフィックを印加する

■試験方法
トラフィック印加中にActice CPMを抜去し、スイッチオーバーを発生させる。

■確認ポイント
OSPFのセッション状態、トラフィックロスの有無

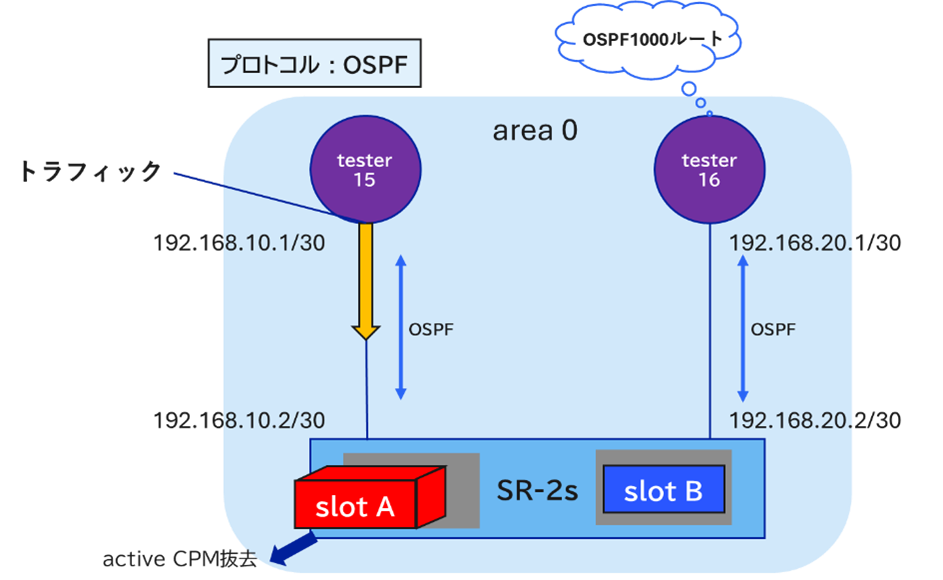

■試験構成

■CPMのスイッチオーバー時の挙動

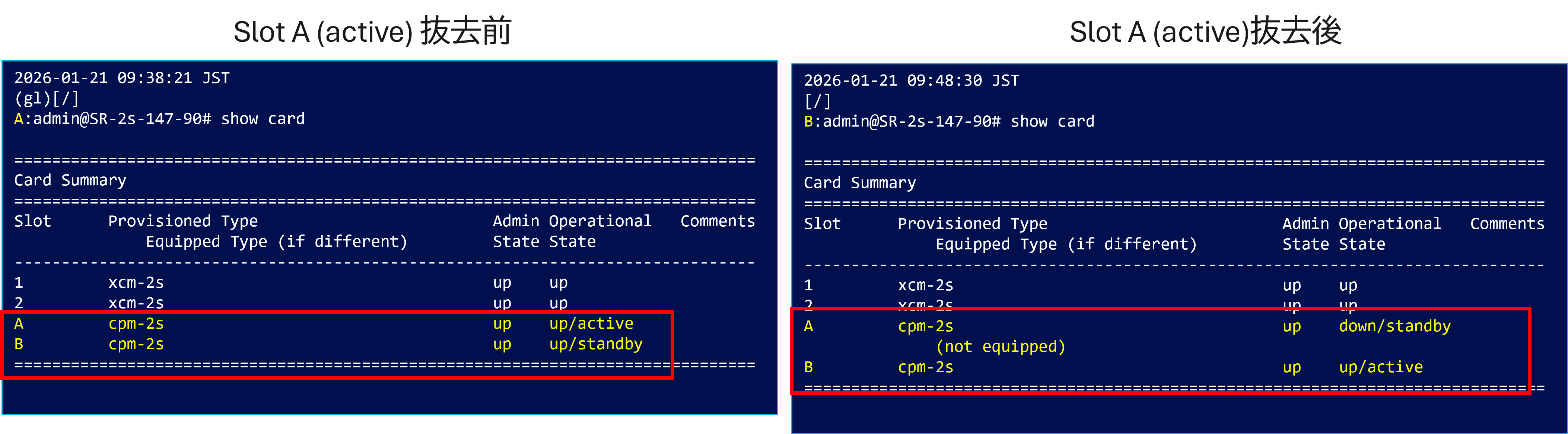

→Acitive CPMがA から Bへスイッチオーバーをしている事を確認

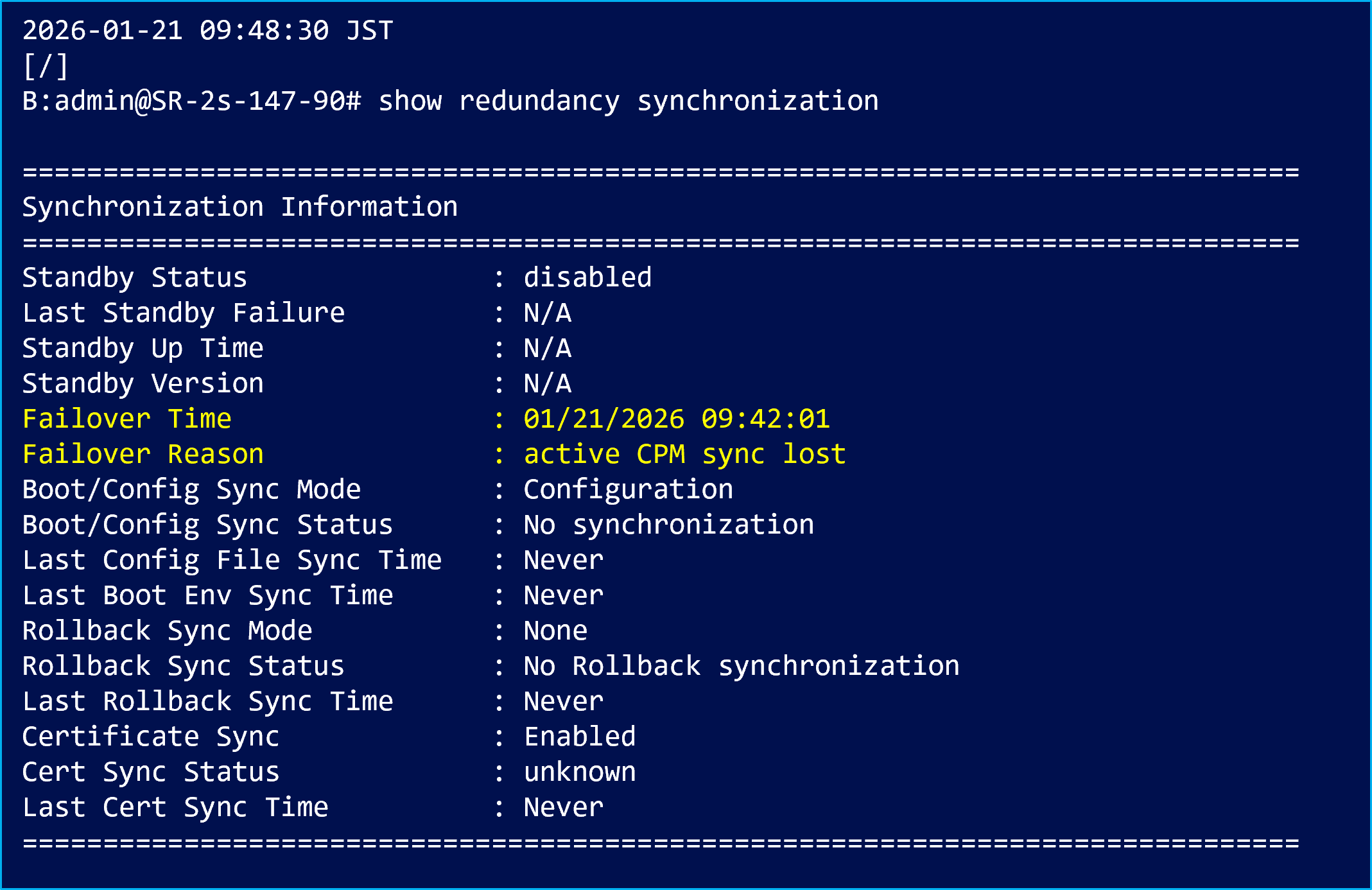

→スイッチオーバーが動作した時間は09:42:01 でスイッチオーバーの理由は「アクティブCPMとの同期喪失」となっている

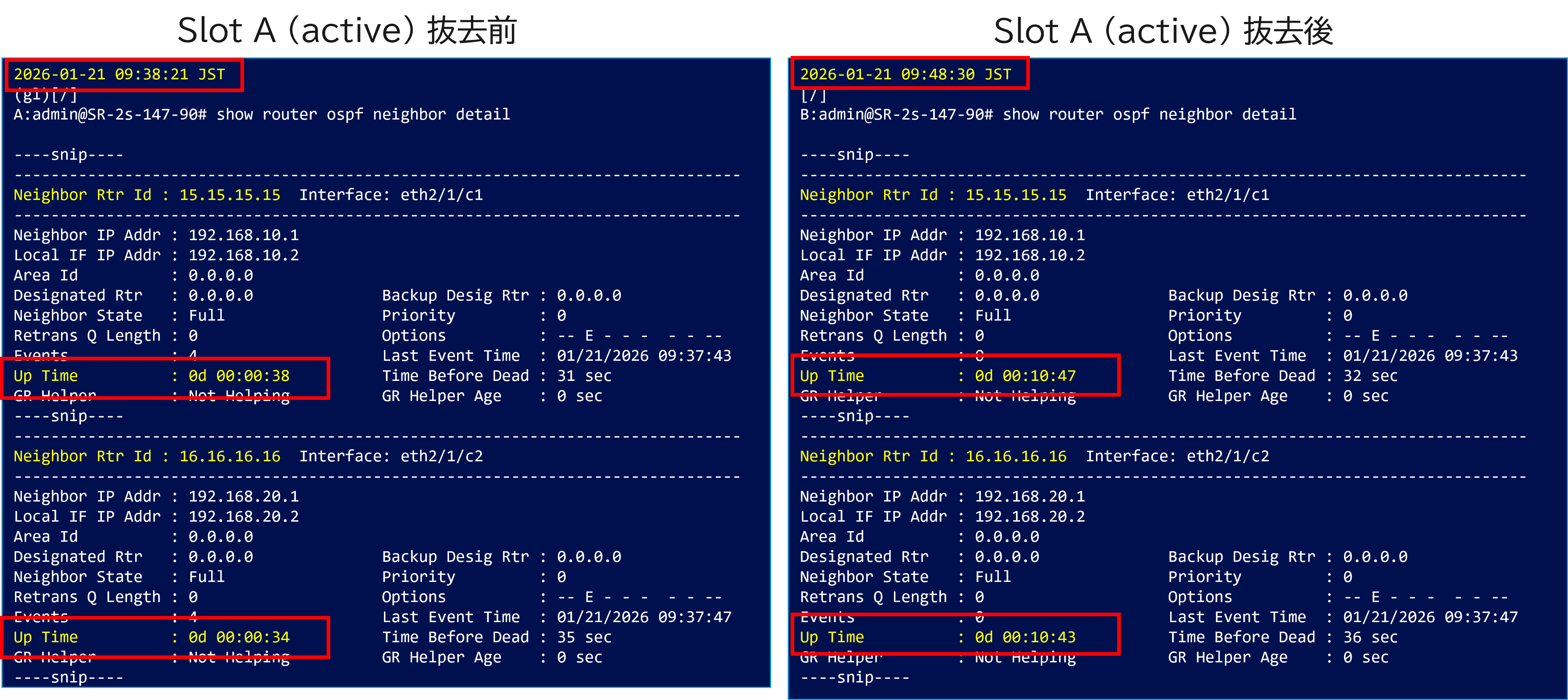

→OSPFのネイバー情報からもCPMのスイッチオーバー後にプロトコルの再接続は発生せず、Up Timeも継続してカウントされている事を確認

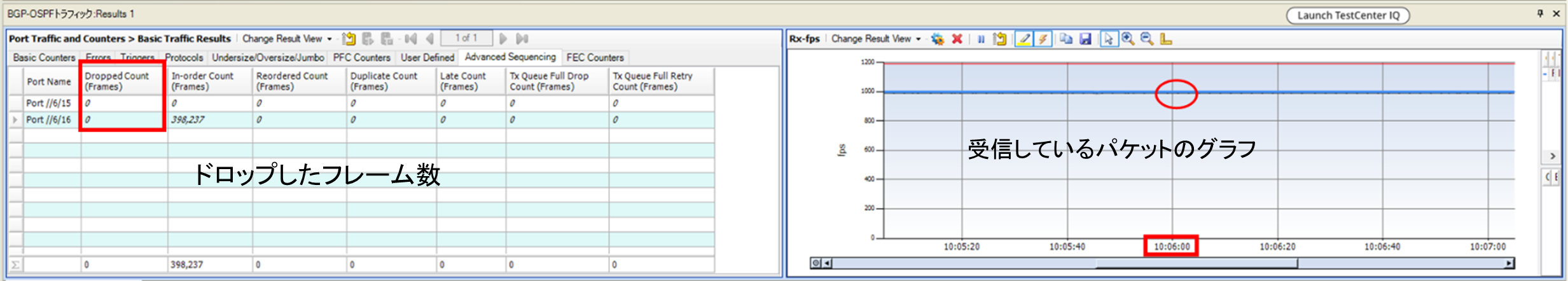

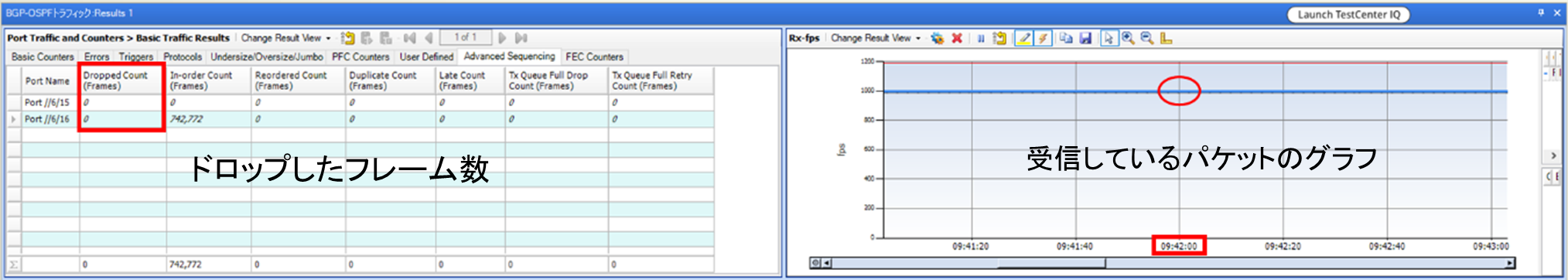

→Testerの結果からCPMのスイッチオーバーを実行した時間単においてもトラフィックロスは発生していない。

■結果
以上のことから、OSPF では、CPM スイッチオーバー後も Neighbor セッションの再確立は発生せず、Up Time が継続していることを確認しました。
トラフィックのドロップも発生しておらず、NSR により制御プレーン切り替えがデータプレーンに影響していないことが分かります。
続いて、BGPでもOSPFと同様の試験を実施します。

■試験条件
-BGPのPeerは7750 SR-2sとTester間で2Peer確立させる
-BGPで1000経路を7750 SR-2sに学習させる
-全ての経路宛にトラフィックを印加する

■試験方法
トラフィック印加中にActice CPMを抜去し、スイッチオーバーを発生させる。

■確認ポイント
BGPのセッション状態、トラフィックロスの有無

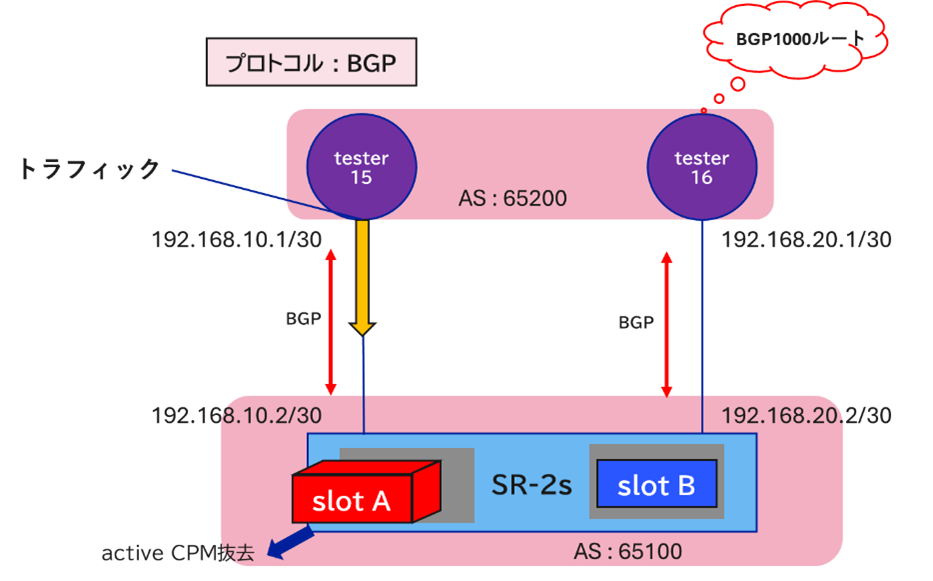

■試験構成

■CPMのスイッチオーバー時の挙動

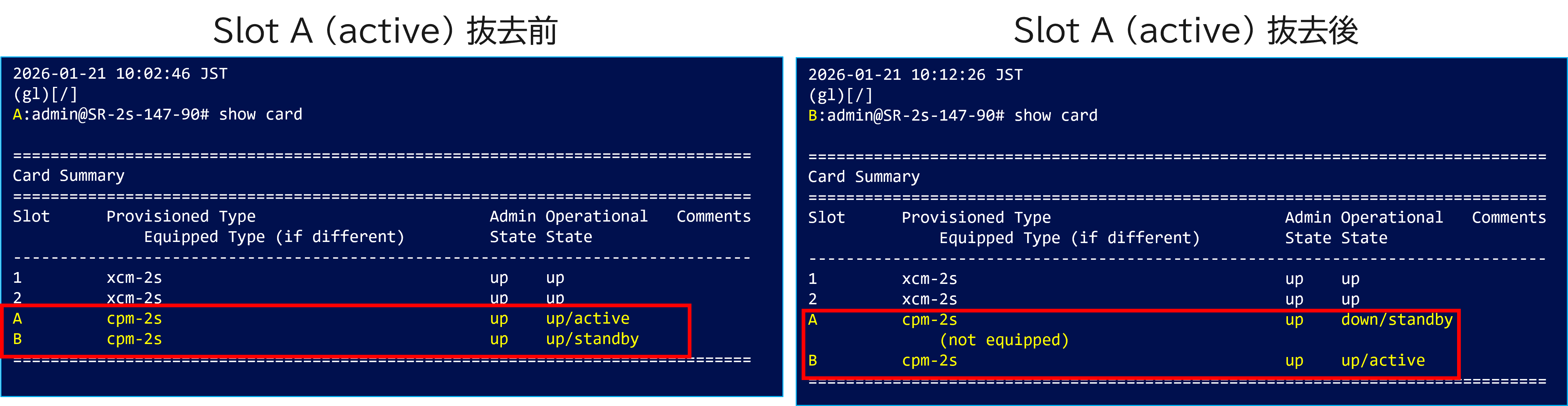

→Acitive CPMがA から Bへスイッチオーバーをしている事を確認

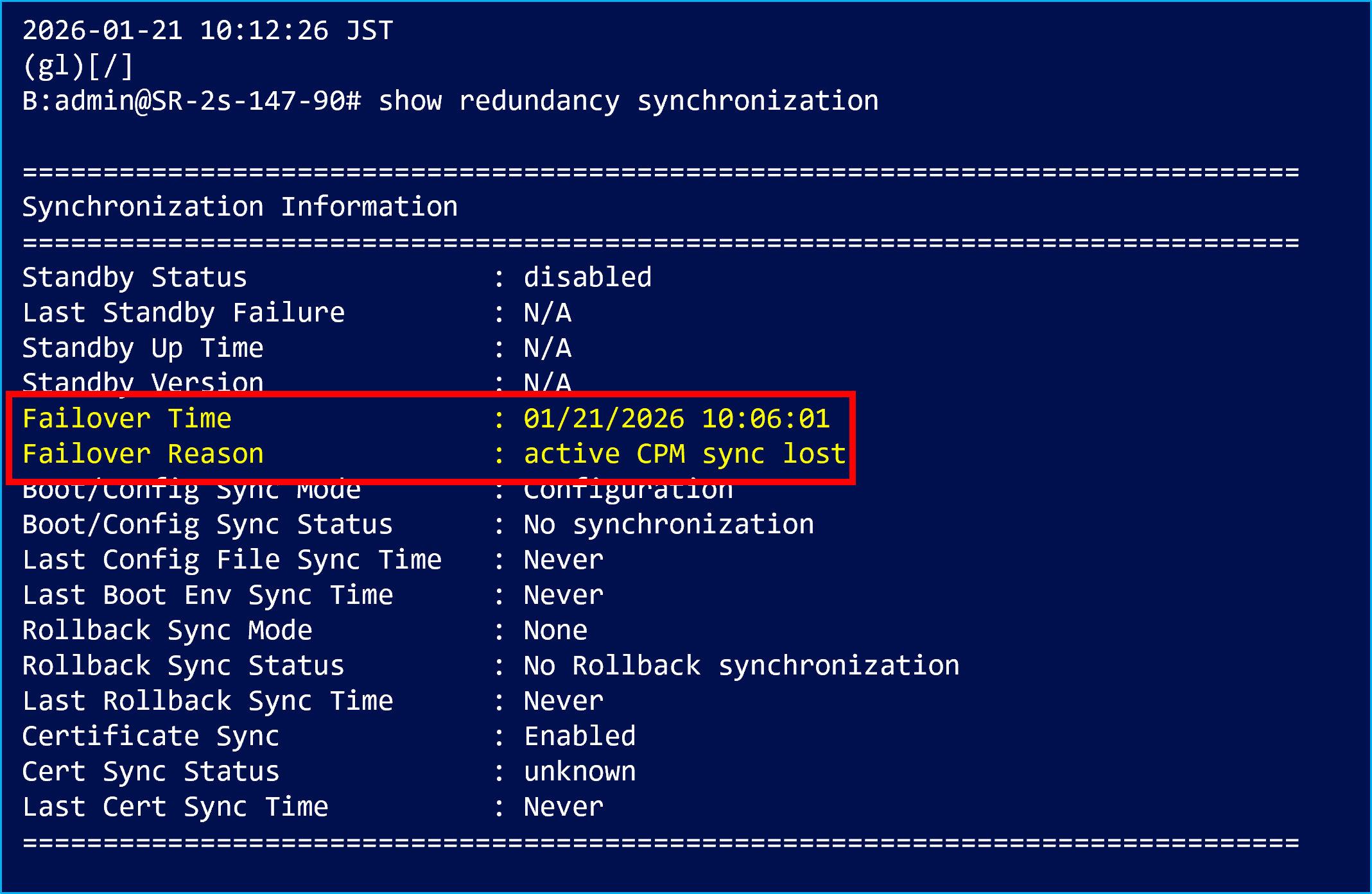

→スイッチオーバーが動作した時間は10:06:01 でスイッチオーバーの理由は「アクティブCPMとの同期喪失」となっている

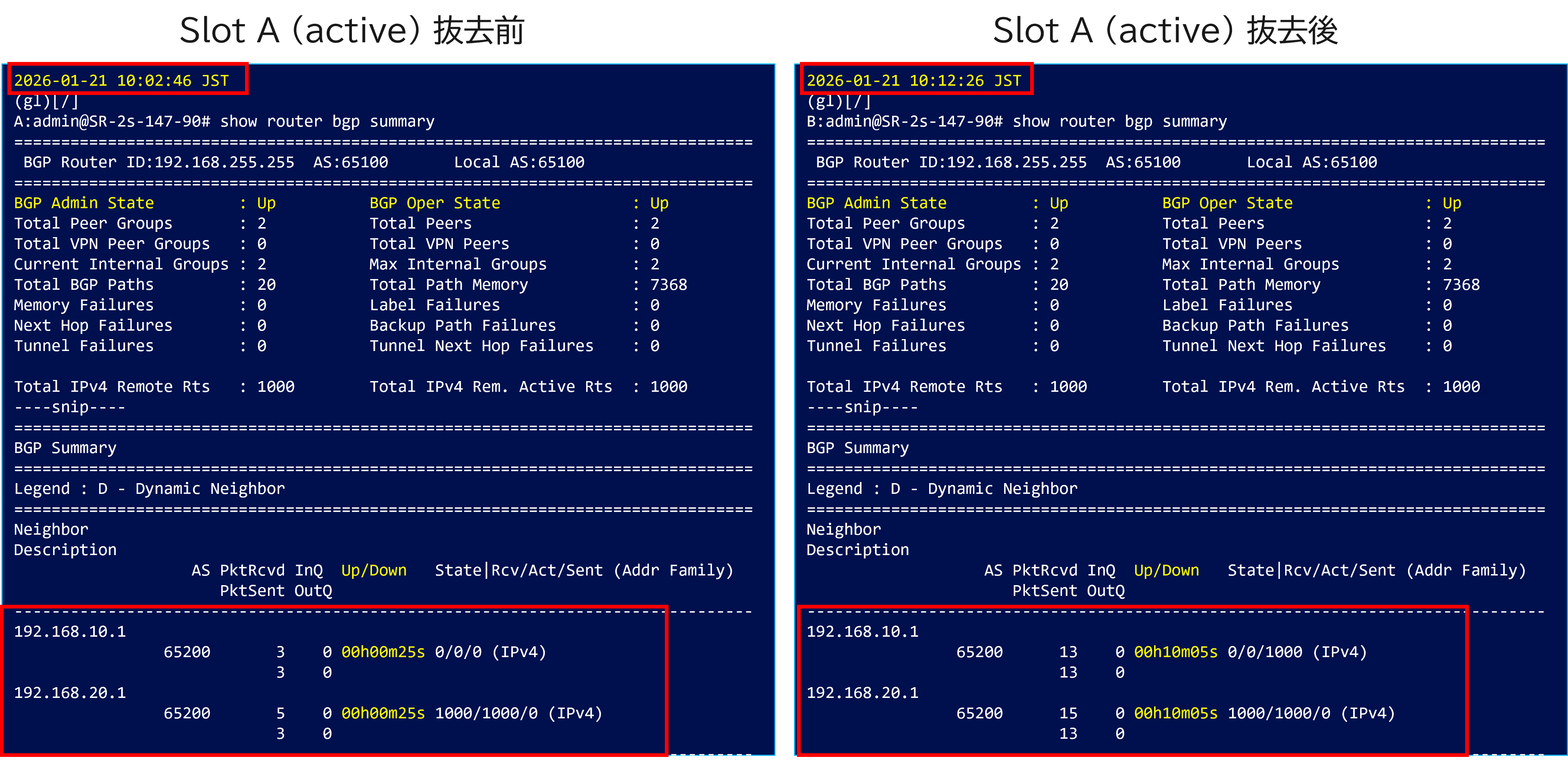

→BGPのPeer情報からもCPMのスイッチオーバー後にプロトコルの再接続は発生せず、Up Timeも継続してカウントされている事を確認

→Testerの結果からCPMのスイッチオーバーを実行した時間単においてもトラフィックロスは発生していない。

■結果
以上のことから、BGPにおいても、CPM スイッチオーバー後もBGP Peerの再確立は発生せず、Up Time が継続していることを確認しました。
トラフィックのドロップも発生しておらず、NSR によりコントロールプレーンの切り替えがデータプレーンに影響していないことが分かります。

Nokia 7750 SR-2s の CPM 冗長と NSR を使った検証を通して、コントロールプレーンに障害が起きてもサービスを止めずに運用できることが確認できました。
CPM 冗長を組むことで制御系の安定性が確保でき、マネジメントポートの冗長化を行うことで、運用面でも安定性を高めることができます。

さらに NSR を組み合わせれば、CPM のスイッチオーバー時にもルーティングやトラフィックへの影響がなく、まさに「制御プレーンの障害でも通信が止まらない」設計が実現できます。それだけでなく、7750 SR-2s は単なる冗長構成のルータではありません。キャリアグレードならではの高性能と柔軟性を備え、豊富なインターフェースや大規模ネットワークにも対応できるスケーラビリティを持っています。さらに、運用を助けるソフトウェア機能も充実しているので、複雑なネットワークでも信頼性と拡張性、運用効率を同時に追求できるのが強みです。

実際に触れてみると、7750 SR-2s は「現場のことを考えて作られたルータ」だということを改めて感じます。
長く安定して運用できる安心感があり、規模の大きなネットワークでも頼れる存在です。
